Napęd do bramy: Parametry, o których nikt nie mówi przy sprzedaży (a które decydują o tym, czy urządzenie przeżyje pięć zim)

Rynek automatyki domowej w Polsce jest obecnie wręcz przesycony ofertami typu „wszystko w jednym”. Przeglądając portale aukcyjne lub półki w marketach budowlanych, bez trudu znajdziemy gotowe pakiety zawierające siłownik, parę pilotów, fotokomórki, centralkę sterującą i obietnicę dwuletniej gwarancji. Z perspektywy laika brzmi to jak kompletny i ostateczny produkt. Prawda jest jednak znacznie bardziej skomplikowana. Taki zestaw, kupiony pod wpływem impulsu i bez rygorystycznej analizy parametrów technicznych, może pracować przez pierwszy rok bez najmniejszego zarzutu. Następnie zacznie odmawiać posłuszeństwa przy każdej temperaturze spadającej poniżej zera lub całkowicie zablokuje się w najmniej odpowiednim momencie.

Napęd do bramy wjazdowej to nie jest domowy sprzęt RTV. To potężny mechanizm, który wykonuje ciężką pracę fizyczną kilka razy dziennie, znajdując się nieustannie na zewnątrz, przez 365 dni w roku. W polskich warunkach klimatycznych oznacza to zderzenie z temperaturami rzędu 35°C w sierpniu oraz mrozami sięgającymi -20°C w lutym, przy jednoczesnym narażeniu na ulewne deszcze i wszechobecną wilgoć. To jedno z najbardziej wymagających środowisk pracy dla jakiejkolwiek mechaniki i elektroniki konsumenckiej. Właśnie dlatego twarde parametry techniczne mają tutaj znaczenie rzeczywiste, a nie wyłącznie marketingowe.

Typ bramy i fizyka – punkt wyjścia, którego nie można zignorować

Zanim w ogóle przejdziemy do wertowania specyfikacji konkretnych silników, konieczne jest fundamentalne rozróżnienie. Napęd musi być precyzyjnie dobrany do konkretnego typu i środowiska pracy bramy. Nie jest to w żadnym wypadku kwestia estetycznych preferencji, lecz surowej kompatybilności mechanicznej i praw fizyki.

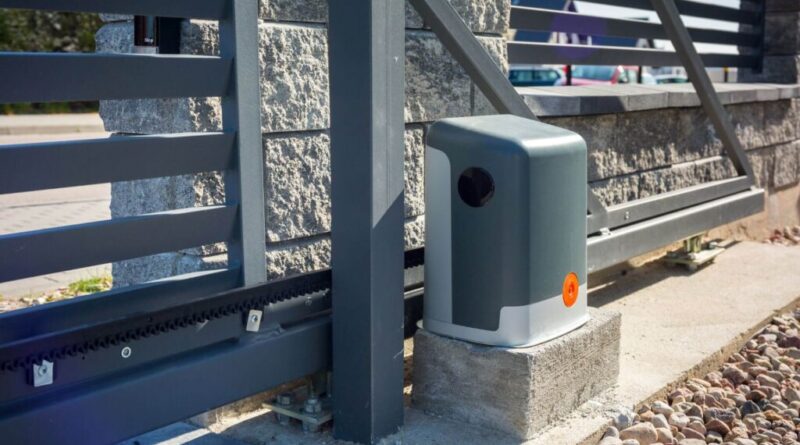

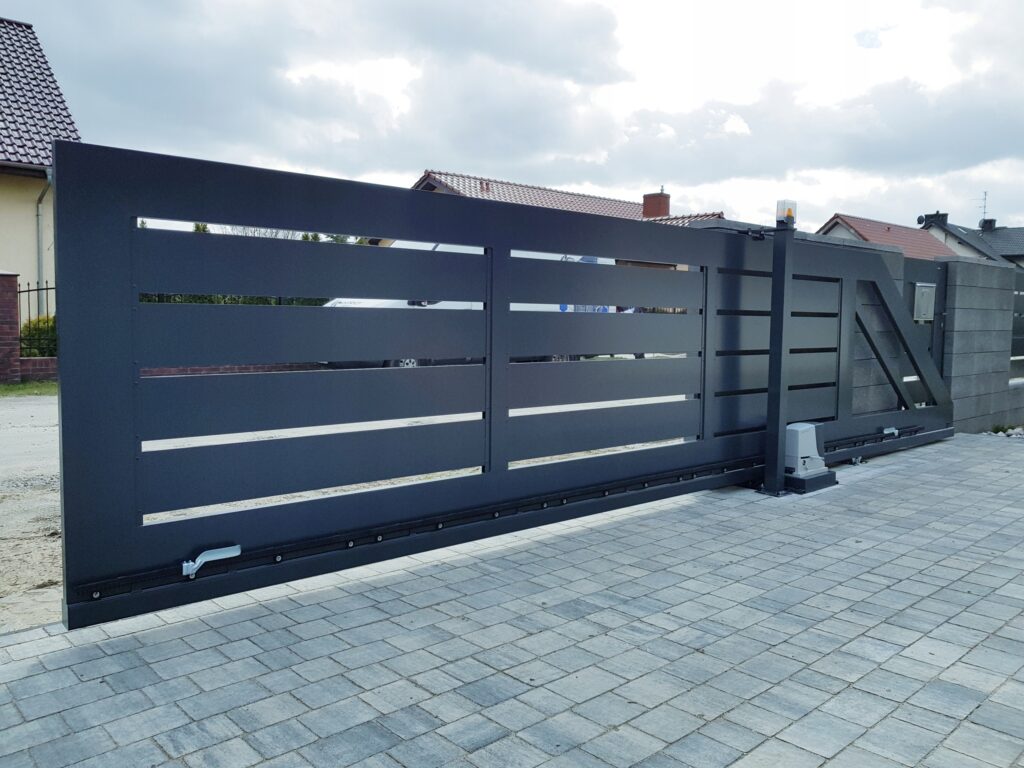

Brama przesuwna porusza się na wózkach jezdnych wzdłuż linii ogrodzenia. Dedykowany do niej napęd przekazuje moc przy pomocy stalowej lub nylonowej zębatki (listwy z ząbkowanym profilem) współpracującej z kołem zębatym silnika. Konstrukcja ta wymaga odpowiedniej przestrzeni po jednej stronie otworu wjazdowego – długość przeciwwagi (tzw. ogona) i prowadnicy musi wynosić co najmniej tyle, co szerokość światła wjazdu powiększona o dodatkowe 30-40%. Silniki do bram przesuwnych wytrzymują zazwyczaj znacznie większe obciążenia masowe, ponieważ nie zmagają się z potężnym oporem wiatru, lecz jedynie z siłą tarcia tocznego wózków w szynie.

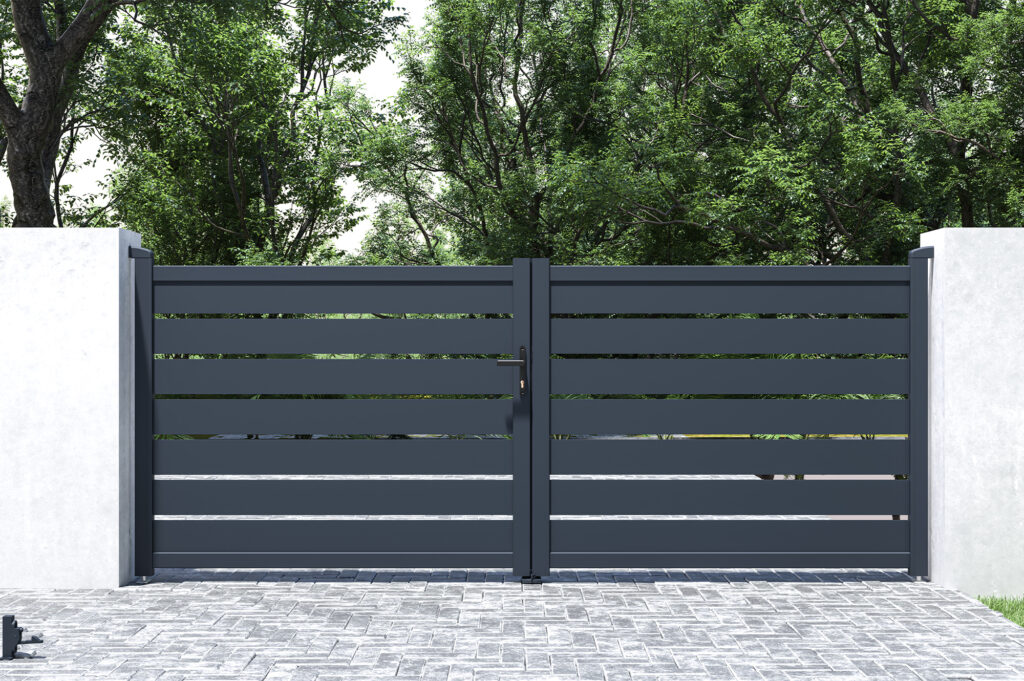

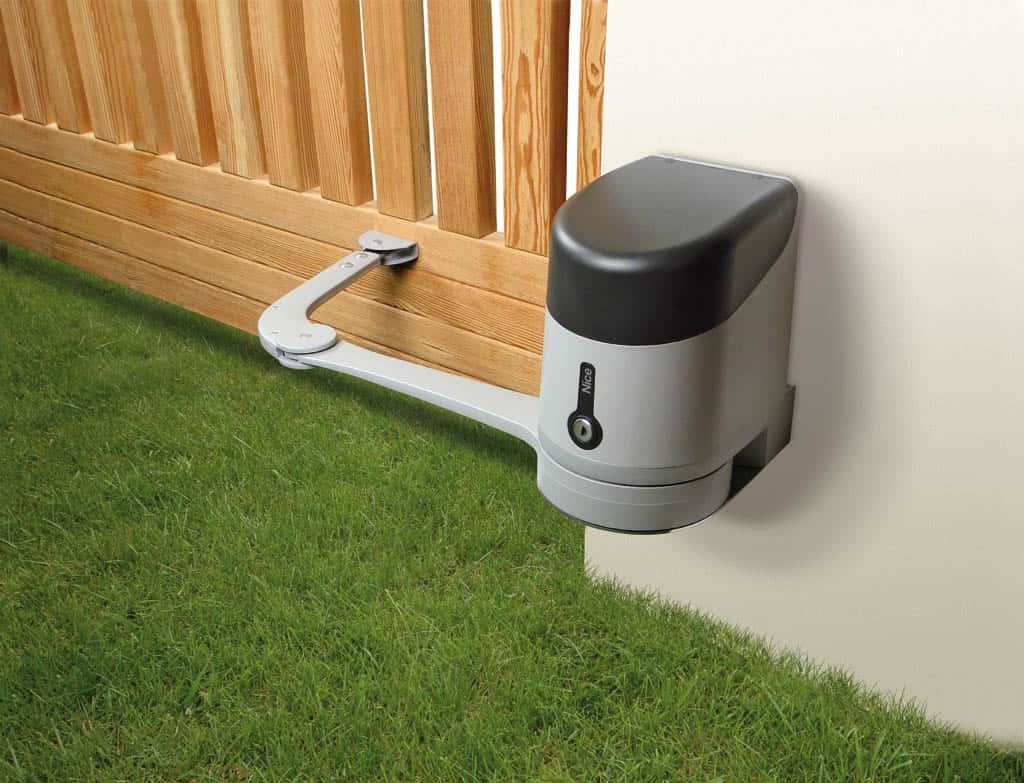

Brama skrzydłowa z kolei otwiera się na boki, przypominając klasyczne drzwi. Jedno lub dwa niezależne skrzydła obracają się na mocnych zawiasach. Napęd stanowi w tym przypadku specjalistyczny siłownik (najczęściej liniowy, przegubowy lub podziemny). Kluczowe parametry determinujące wybór to tutaj nie tylko waga, ale przede wszystkim maksymalny wysuw siłownika (mierzony w milimetrach) oraz tak zwany wymiar montażowy (odległość osi zawiasu od osi obrotu siłownika). Brama skrzydłowa wymaga dużej przestrzeni przed sobą lub za sobą na podjeździe, co automatycznie wyklucza jej stosowanie na bardzo krótkich, ciasnych posesjach, gdzie zaparkowany samochód uniemożliwiłby zamknięcie skrzydeł. Dodatkowym, często lekceważonym wyzwaniem jest tu efekt żagla – pełne, zabudowane skrzydła podczas silnych wichur stawiają napędom gigantyczny opór aerodynamiczny.

Pięć parametrów, które mają absolutnie kluczowe znaczenie

Zagłębiając się w dokumentację techniczną, przeciętny inwestor natrafia na dziesiątki wskaźników. Pięć z nich decyduje jednak o tym, czy dany sprzęt przetrwa próbę czasu.

1. Siła ciągu napędu (wyrażana w Newtonach lub kilogramach)

To podstawowy, krytyczny parametr siłowy. Złota zasada instalatorska mówi, że uciąg deklarowany przez producenta musi przekraczać faktyczną wagę bramy ze znacznym marginesem błędu – minimum o 20 do 30 procent.

Zastanawiasz się zapewne, skąd potrzeba aż tak dużej rezerwy. Brama po kilku srogich zimach, z nasiąkniętymi wodą panelami z naturalnego drewna lub oblodzona ciężkim, mokrym śniegiem zaciągniętym z podjazdu, może ważyć znacznie więcej niż w suchym, letnim dniu montażu. Silnik, który każdego dnia pracuje „na granicy” swoich maksymalnych możliwości, przegrzewa się i degraduje nieporównywalnie szybciej. Orientacyjne wytyczne branżowe zakładają, że dla standardowej bramy przesuwnej o wadze do 500 kg bezpiecznym wyborem będą napędy o sile od 1000 do 1500 N. Z kolei dla typowej bramy dwuskrzydłowej o długości pojedynczego skrzydła rzędu 2,5 metra, optymalny siłownik powinien generować siłę na poziomie 3500–4500 N.

2. Cykl pracy, czyli sprawność cieplna (Duty Cycle)

Jest to prawdopodobnie najczęściej pomijany i niezrozumiany parametr przy zakupach internetowych. Cykl pracy wyrażany w procentach określa czas, przez który napęd może bezpiecznie, ciągle pracować w ciągu jednej godziny bez ryzyka spalenia uzwojenia.

Urządzenie o cyklu pracy wynoszącym 30% przepracuje bezpiecznie 18 minut w ciągu godziny, po czym jego zabezpieczenie termiczne odetnie zasilanie, wymuszając przerwę na schłodzenie. Dla klasycznej bramy przy prywatnej posesji jednorodzinnej, gdzie cykl otwarcia i zamknięcia następuje zazwyczaj 4-6 razy dziennie, współczynnik rzędu 30% jest w zupełności wystarczający. Sytuacja zmienia się drastycznie w przypadku małych osiedli mieszkaniowych, wspólnot lub parkingów firmowych. Zastosowanie tam budżetowego napędu zakończy się zablokowaniem wjazdu o poranku. W takich lokalizacjach instaluje się wyłącznie napędy przemysłowe przystosowane do pracy intensywnej, legitymujące się cyklem na poziomie 80-100%.

3. Klasa ochrony środowiskowej (Wskaźnik IP)

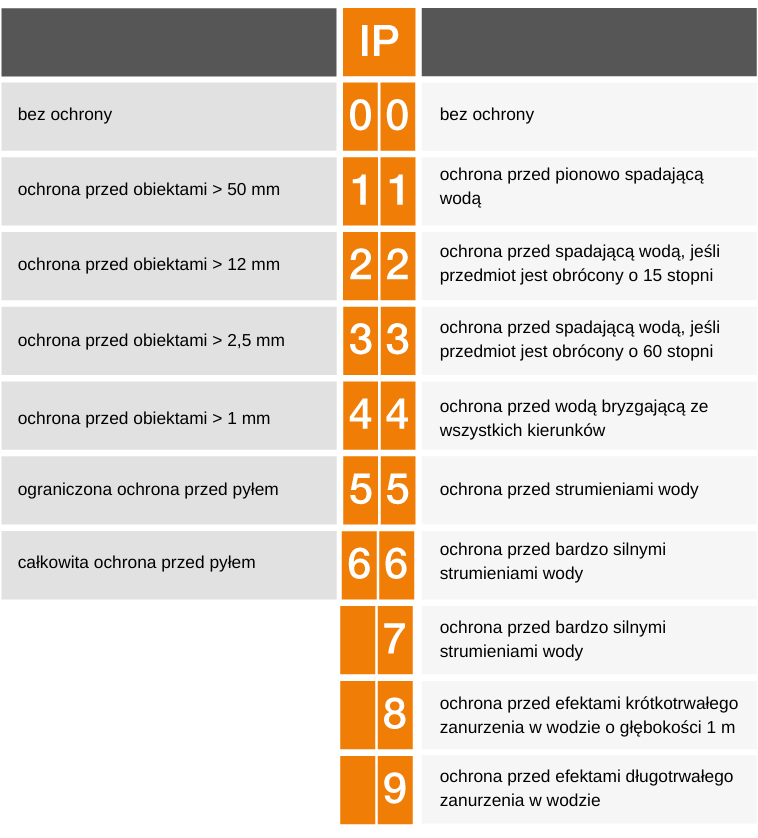

Skrót IP (Ingress Protection) to dwucyfrowy międzynarodowy kod określający szczelność urządzenia na wnikanie ciał stałych (kurzu, piasku) oraz wody. Dla napędów bramowych funkcjonujących w trudnych warunkach zewnętrznych absolutnym, prawnym minimum jest certyfikat IP44 (gwarantujący ochronę przed bryzgami wody z każdego kierunku).

Inwestując w niezawodność, zdecydowanie lepiej celować w urządzenia o klasie IP54 lub IP55 dla samego silnika oraz hermetycznej obudowy płyty sterującej (centralki). Warto podczas analizy dokumentacji dokładnie upewnić się, czy deklarowana przez producenta wysoka klasa IP dotyczy całej zewnętrznej obudowy, czy wyłącznie samego, wewnętrznego korpusu silnika, ponieważ elektronika sterująca jest najbardziej wrażliwym na wilgoć podzespołem.

4. Zasilanie awaryjne (System Backup)

Zanik prądu w sieci to jeden z najbanalniejszych, a zarazem najczęstszych sposobów na całkowite unieruchomienie automatycznej bramy. Renomowany, nowoczesny napęd posiada wbudowaną opcję podłączenia dedykowanego akumulatora żelowego (tzw. moduł awaryjny), który płynnie podtrzymuje pracę mechanizmu przez co najmniej kilkanaście cykli podczas awarii zasilania. Tańsze modele wymuszają w takiej sytuacji wyjście na zewnątrz, użycie specjalnego kluczyka wysprzęglającego i ręczne przepchnięcie ciężkiego skrzydła. O trzeciej nad ranem, w samym środku lodowatej burzy śnieżnej, nie jest to wizja szczególnie atrakcyjna.

5. Bezpieczeństwo i kodowanie sygnału (Rolling Code)

Piloty służące do komunikacji z centralką bramy pracują zazwyczaj na sprawdzonych częstotliwościach 433 MHz lub 868 MHz. Starsze, budżetowe systemy opierają się na tzw. stałym kodzie – urządzenie za każdym pojedynczym naciśnięciem przycisku wysyła dokładnie ten sam, niezmienny ciąg zer i jedynek. Złodziej wyposażony w tani skaner radiowy (tzw. grabber) potrafi bez trudu przechwycić taki sygnał z pobliskich krzaków i użyć go w nocy, otwierając wjazd bez żadnego siłowego włamania.

Nowoczesne, certyfikowane systemy renomowanych producentów stosują technologię zmiennego kodowania (Rolling Code / KeeLoq). Po każdym użyciu procesor w pilocie generuje całkowicie nowy, zaszyfrowany i matematycznie unikalny sygnał, wybierając go z puli bilionów kombinacji. Sklonowanie takiego przekazu staje się dla potencjalnego intruza praktycznie niemożliwe, co bezpośrednio podnosi bezpieczeństwo całej nieruchomości.

Napęd naziemny kontra podziemny – co kryje się pod kostką?

W przypadku eleganckich bram skrzydłowych (szczególnie tych o charakterze kuto-artystycznym), inwestorzy często stają przed wizualnym dylematem: klasyczny siłownik liniowy (montowany w sposób widoczny na słupku i skrzydle) czy innowacyjny napęd podziemny (całkowicie ukryty w specjalnej puszce pod powierzchnią gruntu).

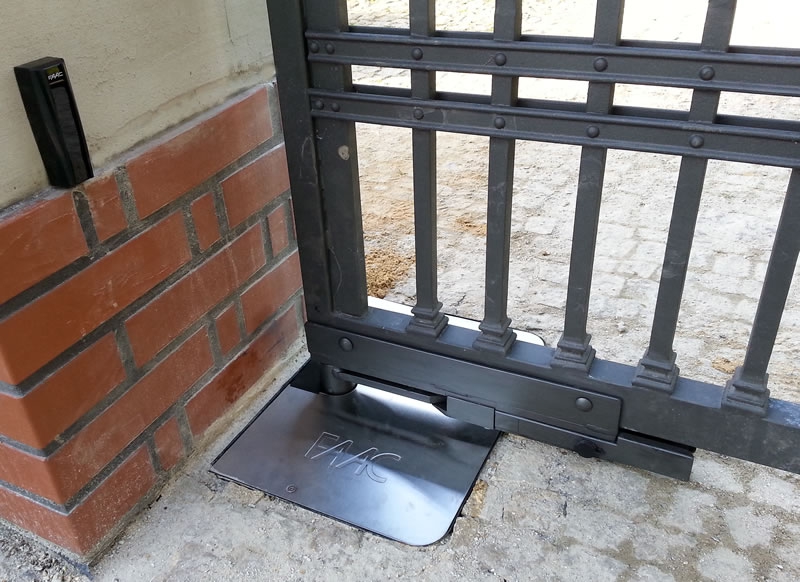

Napęd podziemny wygrywa bezdyskusyjnie pod kątem architektonicznym. Nic nie wystaje z misternie zdobionego ogrodzenia, co doceniają projektanci luksusowych rezydencji i konserwatorzy zabytków. To rozwiązanie ma jednak niezwykle twarde, inżynieryjne wymagania. Sama instalacja jest znacznie droższa i wymaga głębokiego kopania oraz wykonania specjalistycznego, grawitacyjnego odwodnienia. W rejonach o wysokim, zmiennym poziomie wód gruntowych lub podczas ulewnych jesiennych deszczy obudowa musi być bezwzględnie szczelna.

Najczęstszym błędem instalatorskim przy siłownikach podziemnych jest osadzenie ich w gruncie bez prawidłowego odpływu do drenażu, co prowadzi do utopienia silnika w błotnistej kałuży. Skutkuje to zniszczeniem podzespołów już po pierwszej zimie.

Jeśli stoisz przed wyborem odpowiedniego rozwiązania, doskonałym punktem startowym będzie weryfikacja asortymentu w kategorii napędów do bram w MODERNSYSTEM, co pozwala precyzyjnie przeanalizować i porównać parametry techniczne wiodących producentów (takich jak Nice, Faac czy BFT), dopasowując urządzenie do wagi skrzydeł i planowanej intensywności ruchu. Taka metodyczna analiza to fundament udanej inwestycji.

Inteligentny dom (Smart Home) to już nie jest luksus

Współczesna automatyka bramowa przestała być „ślepym” urządzeniem reagującym tylko na przycisk plastikowego pilota. Nowoczesne płyty sterujące dają dziś gigantyczne możliwości integracji z zaawansowanymi systemami typu Smart Home.

Dzięki dodaniu dedykowanego modułu Wi-Fi, możesz kontrolować wjazd na posesję z dowolnego miejsca na Ziemi za pomocą aplikacji w smartfonie. To niezwykle praktyczne rozwiązanie, gdy musisz wpuścić na podjazd kuriera z paczką lub ogrodnika, będąc w biurze. Ponadto, systemy wyposażone w funkcję geolokalizacji potrafią samodzielnie rozpoznać, że zbliżasz się samochodem do domu, automatycznie otwierając skrzydła bramy bez konieczności odrywania rąk od kierownicy. Upewnij się więc przy zakupie centrali, że posiada ona nowoczesne złącza rozszerzeń i wspiera otwarte protokoły komunikacyjne z siecią internetową.

---

FAQ

W jaki sposób prawidłowo dobrać napęd do ciężkiej bramy skrzydłowej?

Kluczowymi wskaźnikami są całkowita długość oraz waga jednego skrzydła, a także częstotliwość przewidywanego użytkowania. Dla standardowego skrzydła o długości do 2,5 metra i wadze nieprzekraczającej 300 kilogramów, bezpiecznym rozwiązaniem będzie siłownik generujący uciąg rzędu 3500–4000 N przy cyklu pracy ok. 30%. Przy skrzydłach aerodynamicznie „pełnych” (z blachy) należy bezwzględnie dodać 30% marginesu na opory silnego wiatru.

Czym z technicznego punktu widzenia różni się napęd do bramy przesuwnej od tego do skrzydłowej?

Brama przesuwna wymaga napędu wyposażonego w specjalne koło zębate, które zazębia się ze stalową lub nylonową listwą zamontowaną wzdłuż dolnej ramy bramy. Wymaga to miejsca wzdłuż ogrodzenia. Z kolei brama skrzydłowa operuje dzięki ramieniom (siłownikom liniowym lub łamanym), które wypychają lub przyciągają skrzydła. Zastosowanie tych rozwiązań nie może być pod żadnym pozorem krzyżowane ani stosowane zamiennie.

Na czym polega technologia „rolling code” w pilocie i dlaczego to takie ważne?

Rolling code (znany szerzej pod patentem KeeLoq) to inteligentny system dynamicznego szyfrowania transmisji. Przy każdym naciśnięciu guzika, pilot wysyła do centralki całkowicie nowy, zmieniony kod dostępu. Eliminuje to popularne ryzyko sklonowania i „nagrania” Twojego sygnału przez przestępców z zewnątrz, co było prostym zadaniem w przypadku bram ze starym, stałym kodowaniem radiowym.

Czy wbudowany akumulator zasilania awaryjnego (backup) jest mi naprawdę potrzebny?

W polskich realiach atmosferycznych – zdecydowanie tak. Lokalne awarie sieci energetycznej podczas letnich burz czy zimowych wichur zdarzają się regularnie. Posiadanie sprawnego, żelowego akumulatora w centrali pozwala na płynne otwarcie lub zamknięcie posesji kilkanaście razy pomimo całkowitego braku napięcia w sieci 230V, uwalniając Cię od wychodzenia na deszcz w celu ręcznego rozryglowania silnika.

Czy każdy podziemny napęd bramowy przetrwa w wilgotnym gruncie?

Niestety nie. Choć napędy te posiadają bardzo wysoką, fabryczną klasę hermetyczności (zazwyczaj IP67 lub IP68), kluczowy jest poprawny montaż. Puszka fundamentowa wkopana w grunt musi posiadać profesjonalne, grawitacyjne odwodnienie poprowadzone prosto do drenażu lub chłonnej warstwy żwiru. Pozostawienie napędu w zamarzającym zimą i zalanym wodą dole nieodwracalnie zniszczy uszczelnienia wału i zaleje kosztowną elektronikę w przeciągu zaledwie kilku miesięcy.

Źródła

1. Eltrox. Napędy do bram – parametry, dobór, typy.
2. Polski Komitet Normalizacyjny. PN-EN 13241+A2:2016-10: Bramy – Norma wyrobu, właściwości eksploatacyjne.
3. ERDOM / mieszkaj-nowoczesnie.pl. Automatyka bram i integracja ze smart home.
4. EC System. Automatyka do bram – dobór siłowników i zestawów bezpieczeństwa.
5. Systemy i Automatyka Budynkowa (Czasopismo branżowe). Przegląd technologii Rolling Code w systemach kontroli dostępu.
